GB/T 14799—2024土工合成材料 有效孔徑的測定 干篩法 土工合成材料 有效孔徑的測定 干篩法
1 范圍
本文件描述了用干篩法測定土工布等土工合成材料有效孔徑的試驗方法。本文件適用于各類土工布等土工合成材料的檢測。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。 其中, 注日期的引用文件, 僅該日期對應的版本適用于本文件; 不注日期的引用文件, 其*新版本(包括所有的修改單) 適用于本文件。
GB/T6529 紡織品 調濕和試驗用標準大氣
GB/T8170 數值修約規則與極限數值的表示和判定
GB/T13760 土工合成材料 取樣和試樣準備
3 術語和定義
下列術語和定義適用于本文件。
3.1

過篩率
標準顆粒材料經振篩后, 通過試樣的標準顆粒材料質量與標準顆粒材料總質量之比。
3.2
有效孔徑

能有效通過試樣的近似*大顆粒直徑。
注: 例如O90 表示在該值直徑下的標準顆粒材料經振篩后有90% 的標準顆粒材料不能通過試樣, 過篩率為10% 。
4 原理
用土工布等土工合成材料試樣作為篩布, 將一定質量和直徑的標準顆粒材料放在試樣上振篩, 稱量通過試樣的標準顆粒材料質量, 計算出過篩率, 調換不同直徑標準顆粒材料進行試驗, 繪制出標準顆粒材料直徑與過篩率的曲線, 即為試樣的孔徑分布曲線, 并求出有效孔徑Oe (如O90 或O95 ) 。
5 儀器和材料
5.1 支撐網篩: 直徑200 mm。

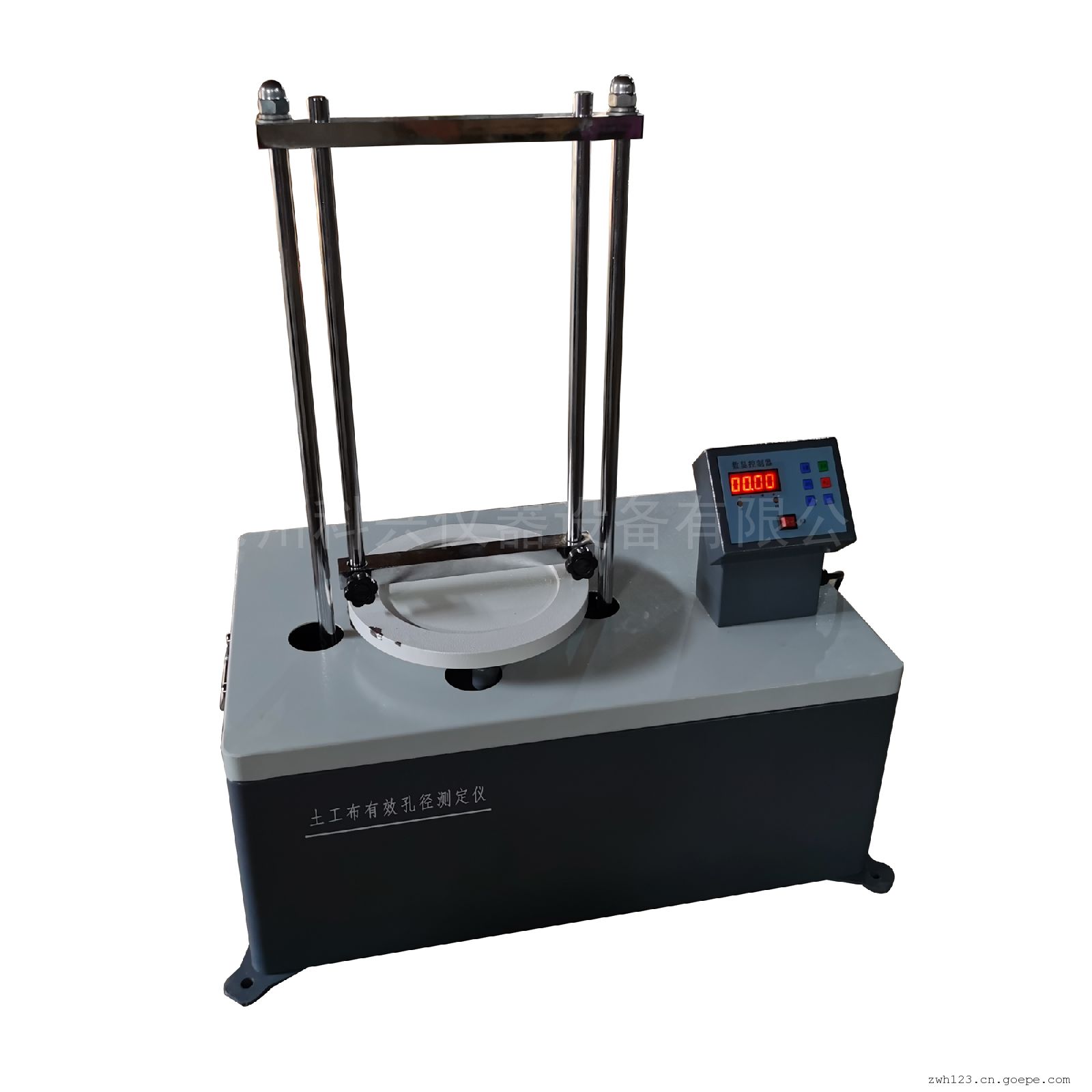

5.2 標準篩振篩機: 橫向搖動頻率(220±10) 次/min; 回轉半徑(12±1)mm 。 垂直振動頻率(150±10)次/min; 振幅(10±2) mm 。
注: 注意觀察標準篩振篩機在振篩過程中是否與試驗臺之間發生劇烈震動, 若發生劇烈震動則可能影響試驗結果, 采取與試驗臺固定安裝等適當?shù)姆绞奖苊獍l(fā)生劇烈震動。
5.3 標準顆粒材料: 標準顆粒材料通常可選用玻璃珠或球形砂粒。 標準顆粒材料應潔凈, 必要時需進行洗滌烘干。 標準顆粒材料粒徑 分組如下:0.045 ~0.063、0.063 ~0.071、0.071 ~0.090、0.090 ~0.125、0.125~0.180、0.180~0.250、0.250~0.280、0.280~0.355、0.355~0.500、0.500~0.710。5.4 天平: 分度值為0.01 g。
6 試樣
6.1 試樣選取

根據 GB/T13760 選擇試樣。
6.2 試樣數量剪取5×n 塊試樣,n 為選取粒徑的組數, 每塊試樣不應重復使用。
6.3 試樣尺寸試樣直徑應大于支撐網篩直徑。

7 調濕和試驗用標準大氣
在 GB/T6529 規定的標準大氣即溫度(20±2) ℃ 、 相對濕度(65±4) %的條件下調濕試樣并進行試驗。 當試樣在間隔至少2 h 的連續稱重中質量變化不超過試樣質量的0.25% 時, 可認為試樣達到調濕平衡。
8 試驗步驟
8.1 試驗前應將標準顆粒材料與試樣同時放在標準大氣下進行調濕平衡, 并驗證標準顆粒材料的粒徑。
8.2 對同組5 塊試樣進行測試, 取其中一塊試樣, 將試樣平整、 無皺褶地固定在支撐網篩上, 試樣不應發生下凹或拉伸變形等現象。
8.3 選用較細粒徑的標準顆粒材料稱取(50±0.01)g, 然后均勻地撒在試樣表面上。
注: 為增加試驗效率, 提前預估樣品有效孔徑, 選取臨近直徑的標準顆粒材料。
8.4 將篩框、 試樣和接收盤夾緊在振篩機上。 開動機器, 振篩試樣10 min。
8.5 振篩結束后關閉儀器, 稱量通過試樣進入接收盤的標準顆粒材料質量, 精確至0.01 g, 并記錄, 然后更換新的試樣, 測試同組剩余試樣。
注1 : 一些標準篩振篩機能夠同時測定同組的5 塊試樣, 故同組5 塊試樣同時進行測試。注2: 試驗前使用除靜電裝置或除靜電劑避免振篩時出現靜電吸附現象。
8.6 用下一組較粗粒徑標準顆粒材料重復8.2~8.5 的操作, 直至取得不少于三組連續分級標準顆粒材料的過篩率, 并有一組的過篩率低于(100-e ) %。
9 計算
9.1 按公式 (1 ) 計 算 過 篩 率, 以 同 組 粒 徑 5 個 試 樣 的 平 均 值 作 為 該 組 標 準 顆 粒 材 料 的 過 篩 率, 按GB/T8170修約到小數點后兩位。
B =m1
m ×100% … … … … … … … …( 1 )
式中:
B ———某組標準顆粒材料粒徑下試樣的過篩率; m1 ———通過試樣的標準顆粒材料質量, 單位為克 ; m ———每次試驗用的標準顆粒材料質量, 單位為克 。
9.2 以每組標準顆粒材料粒徑的下限值作為橫坐標( 對數坐標) 、 相應的平均過篩率作為縱坐標, 描點繪制過篩率與孔徑的分布曲線, 找出曲線上縱坐標(100-e ) % 所對應的橫坐標值即為Oe ( 例如O90 或O95) , 讀取兩位有效數字。
試樣孔徑分布曲線的繪制示例見附錄 A。
10 試驗報告
試驗報告應包括以下信息: a) 本文件編號;
b) 試樣的描述;
c) 試驗用標準大氣;
d) 試驗條件(如標準顆粒材料用量、 搖篩時間等) ;
e) 試驗結果(孔徑分布曲線及Oe 值, 如O90 值或O95 值) ; f) 除靜電方式;
g) 任何偏離規定程序的詳細說明。
